鎧裝熱電偶、熱電阻
文檔更新日期：2010-11-5???????點擊：
- 關 鍵 字：???WRK，WZK系列鎧裝熱電偶，熱電阻
- 生產廠家：???澤天傳感
- 產品型號：???定制
- 數據手冊： 鎧裝熱電偶熱電阻.pdf
- 產品特點：???具有易彎曲、耐高壓、熱響應時間快和堅固耐用
- 典型應用：???直接測量各種生產過程中從-200～500℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
產品介紹
鎧裝熱電偶材料是由熱電極、氧化鎂絕緣物和不銹鋼管等經多次拉制形成。鎧裝熱電偶、熱電阻具有易彎曲、耐高壓、熱響應時間快和堅固耐用等優點，它與裝配式熱電偶、熱電阻一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表或計算機等配套使用。它可以直接測量各種生產過程中從-40℃～1250℃(熱電偶)，-200～500℃(熱電阻)范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
技術參數
| 分度號 | 套管材料 | 外 徑 | 推薦最高使用溫度（℃） |
| N K | 304 | 0.25 | 250 |
| 0.5 、1.0 | 400 | ||
| 1.5 、2.0 | 600 | ||
| 3.0 、4.0、4.5 5.0 、6.0、8.0 | 800 | ||
| GH3030 Inconel 600 | 0.25 | 300 | |
| 0.5 、1.0 | 500 | ||
| 1.5 、2.0、3.0 | 800 | ||
| 4.0 、4.5、5.0 | 900 | ||
| 6.0 、8.0 | 1000 | ||
| E | 304 | 0.5 、1.0 | 400 |
| 1.5 、2.0 | 500 | ||
| 3.0 、4.0、4.5、5.0 | 600 | ||
| 6.0 、8.0 | 700 | ||
| J | 304 | 0.5 、1.0 | 300 |
| 1.5 、2.0 | 400 | ||
| 3.0 、4.0、4.5、5.0 | 500 | ||
| 6.0 、8.0 | 600 | ||
| T | 304 | 0.5 、1.0 | 200 |
| 1.5 、2.0、3.0 4.0 、4.5、5.0 | 250 | ||
| 6.0 、8.0 | 300 |
測溫范圍及準確度
| 分度號 | 套管材料 | 外徑 | 推薦最高使用溫度（℃） |
| N K | 304 | 0.25 | 250 |
| 0.5 、1.0 | 400 | ||
| 1.5 、2.0 | 600 | ||
| 3.0 、4.0、4.5 5.0 、6.0、8.0 | 800 | ||
| GH3030 Inconel 600 | 0.25 | 300 | |
| 0.5 、1.0 | 500 | ||
| 1.5 、2.0、3.0 | 800 | ||
| 4.0 、4.5、5.0 | 900 | ||
| 6.0 、8.0 | 1000 | ||
| E | 304 | 0.5 、1.0 | 400 |
| 1.5 、2.0 | 500 | ||
| 3.0 、4.0、4.5、5.0 | 600 | ||
| 6.0 、8.0 | 700 | ||
| J | 304 | 0.5 、1.0 | 300 |
| 1.5 、2.0 | 400 | ||
| 3.0 、4.0、4.5、5.0 | 500 | ||
| 6.0 、8.0 | 600 | ||
| T | 304 | 0.5 、1.0 | 200 |
| 1.5 、2.0、3.0 4.0 、4.5、5.0 | 250 | ||
| 6.0 、8.0 | 300 |
注：使用溫度與被測介質狀況、環境條件及熱電偶測量端結構形式有關。如測量端為露端式時，使用溫度相應降低。

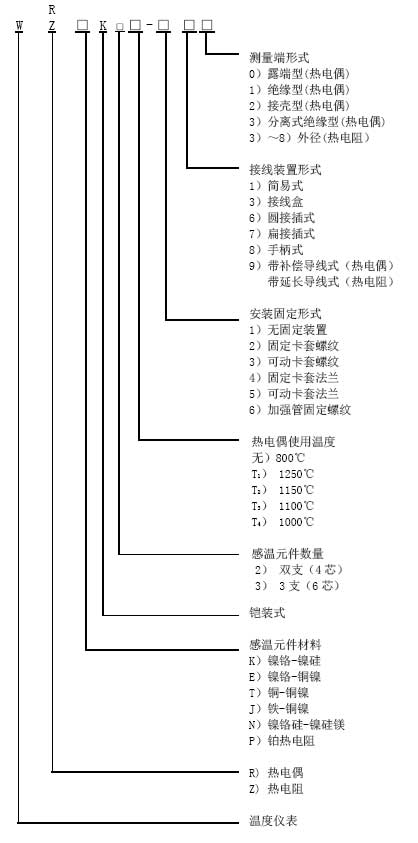

型號命名
注：其他要求的產品可協議訂貨。
鎧裝熱電偶、熱電阻的更多產品圖片
