1、概述

ZMD31050芯片是德國ZMD公司生產的一款智能傳感器接口芯片，國內外許多企業采用該芯片開發智能數字傳感器、智能變送器、智能壓力繼電器等傳感器相關產品。澤天傳感開發的ZMD31050校準測試系統，兼容ZMD原裝開發系統，可以滿足用戶從評估到批量生產的各個階段，實現了對ZMD31050校準、測試和評估。在閱讀此文檔之前，請先閱讀ZMD31050的數據手冊、應用說明以及安裝ZMD31050的開發軟件。在使用本儀器之前請仔細閱讀本說明書。

1.1主要功能

1)配置評估功能：和ZMD公司評估板的配置評估功能一致；

2)校準功能：實現了非線性、溫度零位補償、溫度靈敏度補償和溫度測量校準；

3)測試功能：對采用ZMD31050生產的智能模塊進行非線性測試、溫度零位測試、溫度靈敏度測試、數字輸出測試、PWM輸出測試、報警輸出測試和多種輸出監視。

1.2系統要求

為了能夠應用校準電路板，還需要準備以下硬件和軟件：

PC機，Win98操作系統或WinMe/NT/2000/XP操作系統。

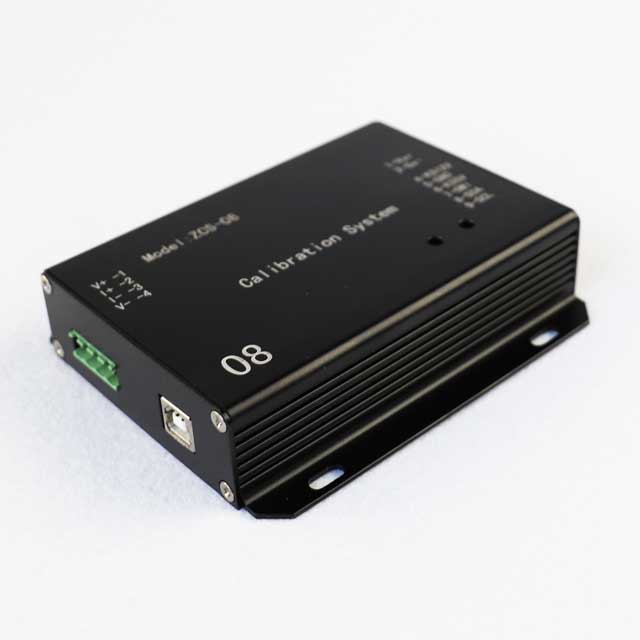

2、電氣連接

2.1ZCS-08電氣連接,與31050應用板端接口：

1)SCK：SPI通信的SCK

2)nSS：SPI通信的nSS

3)MOSI：SPI通信的MOSI

4)MISO：SPI通信的MISO

5)SCL：I2C時鐘線；

6)SDA：I2C信號線；

7)DIO： 目標板向校準系統輸入的電壓測量通道

8)VO： 目標板向校準系統輸入的電壓測量通道

9)ULK：解鎖或通用IO

10)OWI：一線制通信

11)KS5V：3V～5V電源輸出端（默認5V）；

12)GND：校準系統的地線，與目標板的地相連

13)OV+：系統向外部提供的電源正端

上位機和電源端接口：

1)USB： 與計算機USB接口連接

2)V+： 系統向外部提供的24V電源輸出正端

3)I+： 電流表正輸入端

4)I-： 電流表負輸入端

5)V -：外部電源負端輸入

2.2 軟件安裝

上位機軟件采用ZMDI SSC EvalKit - 31050_1540c 31150_0151a.exe。安裝和使用請參照相關文檔。

3、成套性

1)ZCS320校準系統   1臺；

2)連接電纜      1根；

3)說明書(電子版本)  1份。
