ZCS830智能工業PID調節器

文檔更新日期：2010-11-5???????點擊：

關 鍵字：???智能工業PID調節器,ZCS830
生產廠家：???澤天傳感
產品型號：???ZCS830
數據手冊： ZCS830智能工業PID調節器.pdf
產品特點：???采用微分先行的控制算法,帶有外給定和閥位控制功能
典型應用：???對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能

產品介紹

ZCS830系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。

儀表特點

雙屏LED數碼顯示，36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。

具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。

可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等輸出控制方式可選擇。

帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。

支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。

帶DC24V饋電輸出，為現場變送器配電。

輸入、輸出、電源、通訊相互之間采用光電隔離技術。

具備多種外形尺寸及樣式供用戶選擇。

參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能

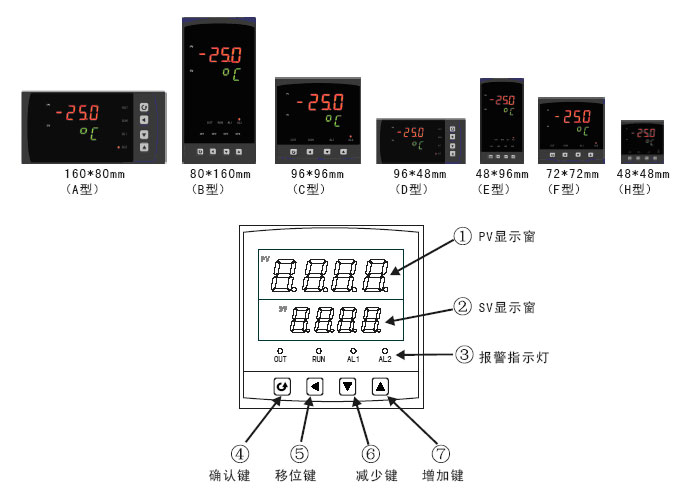

儀表面板

儀表面板代號

儀表選型

①規格尺寸		②第一路(測量)輸入分度號/③第二路輸入分度號
代碼	寬高深	代碼		分度號（測量范圍）
A B C D E F H	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式） 9648110mm（橫式） 4896110mm（豎式） 7272110mm（方式） 4848110mm（方式）	X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56		無輸入信號 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻Cu50(-50.0～150.0℃) 熱電阻Cu53(-50.0～150.0℃) 熱電阻Cu100(-50.0～150.0℃) 熱電阻Pt100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃）線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換特殊規格
④控制輸出（OUT1）
代碼	輸出類型（負載電阻RL）
0 1 2 3 4 5 K1 K3 K4 K5 K6 8	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 繼電器接點輸出單相可控硅過零觸發脈沖輸出固態繼電器驅動電壓輸出雙向可控硅通斷輸出三相可控硅過零觸發脈沖輸出特殊規格
⑤變送輸出（OUT2）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格
⑥報警輸出（繼電器接點輸出）
代碼	報警限數
X 1 2	無輸出 1限報警 2限報警
⑦通訊輸出/外部事件接入		⑧饋電輸出
代碼	通訊接口/數字量輸入接口	代碼	饋電輸出（輸出電壓）
X D1 D2 D3 Y1 Y2 Y3	無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口外部事件輸入1（強制手動）外部事件輸入2 外部事件輸入3	X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。
⑨供電電源		⑩備注（無可省略）
代碼	電壓范圍
A D	AC/DC 100-240V(50/60Hz) DC 20-29V

注：在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

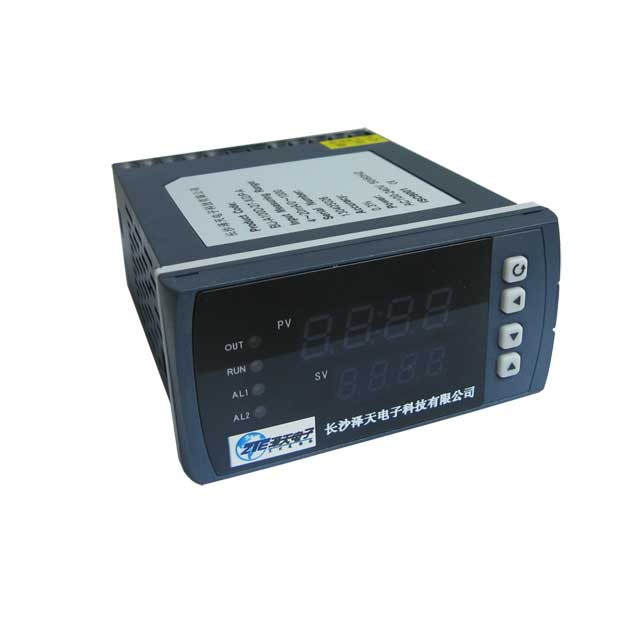

ZCS830智能工業PID調節器的更多產品圖片
