一、技術要求

1、壓力范圍：0～28Mpa, 0～5Mpa差壓（最大靜壓8MPa），可以用計算機對其控制的壓力源；2、設備精度：±0.05%；3、試驗系統可輸出多通道壓力輸出功能；4、設計上應考慮大氣參考功能，實現表壓、絕壓控制；5、高低溫環境試驗的范圍在﹣55℃～180℃；6、壓力源能夠提供階躍變化，可以提供喘振輸入源（壓力脈動頻率范圍5HZ～500HZ）；7、提供壓力傳感器所需激勵源（0～10V）VDC±10mV，（0～50V）VAC（50HZ～5000HZ，精度為1%，連續可調），兩路輸出，互不干擾；8、能夠?qū)崿F(xiàn)壓力的自動控制和壓力傳感器輸出數據的采集、記錄、輸出、打印等功能；9、系統具有過流斷電保護功能。

二、  總體設計

三、統工作原理

1.  系統是由電源、數據采集、氣壓計，高低溫箱，電流測試箱，系統軟件五個部分組成；

2.  電源由美國xx型源表為主，用于對傳感器的穩定供電，可編程控制，通過GPIB通信接口，與PC連接；

3.  數據采集是由美國xx型數據采集器，程控開關內插入xx型開關板組成，通過程序控制，自動完成對傳感器的測試工作。可編程控制，通過GPIB通信接口，與PC連接；

4.  氣壓計是有美國GE XXX，為傳感器提供壓力標準。可編程控制，通過GPIB通信接口，與PC連接；

5.  高低溫箱采用XXX，模擬環境溫度。可編程控制，通過RS232通信接口，與PC連接；

6.  電流測試箱是為了測試每個傳感器的電流；

7.  系統軟件是整個系統的核心，對系統內所有的設備進行編程控制。實現數據采集，儲存，導出，打印功能。具有報表管理能力。整個測試過程指定工作狀態，在測試初期根據測試要求設定相應的參數以及工作步驟；測試過程中，對所獲得的數據進行運算，并將最終的測試值顯示在電腦屏幕上，以及進行數據保存。

四、系統性能指標

1.   測試通道數：160路（可擴展到200路）；2.   測試電壓：0 – 210V；3.   測試電流：0 – 1.05A；4.   通道轉換時間：10ms；5.   測試時間：（10ms +每個I/V測試時間）Х n；6.   整體精度：電流：5.5位，電壓：5.5位；7.   本系統可以實現多達160個通道的I，V測試；；8.   電腦同時控制電源，數據采集，氣壓計，高低溫箱，自動生成數據報告，并且可以打印。系統誤差降低到最小；9.   系統具有可擴展性，最大測試通道可達200路；10.  全機架結構，集成度高，方便移動。

五、主要設備參數

1. 電源

用于快速直流測試的新型儀器；可選高電壓、大電流、大功率和脈沖工作模式； +05V@+1.05A；四象限工作； 0.012% 的準確度，5位半分辨率；支持程控電流源和電壓鉗位功能的六線歐姆測量

最快速度可達1000 點/ 秒（通過GPIB 接口）；內置快速通過/ 失效比較器；數字I/O 可直接與生產線Handler 接口；可選式接觸檢查功能。該電源系列專門設計用于要求有精密電壓和電流產生與測量的測試應用。都綜合了回讀功能的精密、低噪聲、高度穩定的DC電源以及低噪聲、高重復性、高阻抗5位半數字萬用表。結果成為小型、單通道、DC參數測試儀。在操作中，這些儀表可以作為電壓源、電流源、電壓表、電流表以及歐姆表。對于由獨立的源和測量?jī)x表組成的系統，它們具有許多優勢。例如，它們半個機架大小的尺寸節約了測試架或測試臺上寶貴的空間。它們也可以減少測試系統開發、安裝調試以及維護所需的時間，并且降低系統的總成本。此外，該電源通過消除使用多個儀表時的復雜的同步化與連接問題，簡化了測試工藝。該電源都適合于進行大范圍的DC測量，包括在給定電流或電壓下的電阻、擊穿電壓、漏電流、絕緣阻抗以及半導體特性曲線。

2.  數據采集

結合數字多用表、開關系統和記錄儀的多種功能；真6位半精度（22-bit）；多種開關/ 控制模塊可選；多達200 路差分輸入（300V 隔離）；便捷的前面板輸入；LabVIEWTM, LabWindowsTM/CVI,Visual Basic,C/C++ 和TestPoint 驅動程序；xxx結合了精密測量、程控開關和控制功能，集成在一個緊湊的機箱內，可用于實驗臺或安裝在機柜內。這些經濟、高性能的測試平臺可替代分立的數字表，開關系統，數據記錄儀，插卡式數據采集儀器和VXI/PXI 系統。不斷擴充的開關/ 控制模塊為廣泛的工業應用提供了出眾的靈活性和測試的有效性。Xx無可比擬的優良特性，也為系統集成商提供了多通道、造價低廉的高性能自動測試系統方案。插入式的模塊具有靈活方便的特點，支持通道數從20到200路（雙刀開關），可給被測物提供激勵源，完成信號通道切換、系統控制等，而且能夠做多達14 種測試功能的精密測量。數字I/O 功能可以用于與其他自動化設備之間的觸發連接和超限后的報警輸出，掃描速率超過200 通道/ 秒（最高可達2500 讀數/ 秒），可提高測試的工作效率。

3．電流測試箱  標準19”機箱，高度3U。目的是電路中做取樣，測試各路傳感器的電流。當測試電壓時，直接測量。

4．氣壓計

5．高低溫

六、軟件設計

1.界面首頁

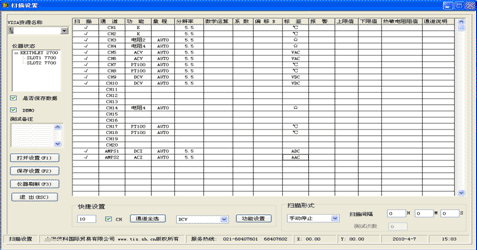

2.設置界面

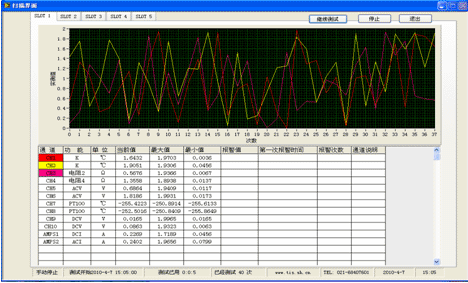

3．掃描界面

4.數據分析界面

七、系統優點

1.  此系統方案在軍工企業有很成熟的應用案例。

2.  系統采用模塊化設計，維護方便。

3.  校準更加方便。

4.  數據采集與自動切換集成在一臺設備中，精度更高。

5.  自動化程度高，減少人工成本。軟件采用LAB-VIEW編程，市場熟悉程度高，可操作性強。

八、  設備清單與報價

九、售后服務

1.  本公司負責對該儀器使用人員的操作培訓，以及提供完整的中文操作手冊；

2.  所有產品均提供一年保修期,保修期內非人為損壞的維修費用免費；

3.  本系統報價內已含有設備一年內運行的所有必須的備品、備件，以及相關的維修工具；

4.  保修期滿, 本公司每年提供一次免費的技術巡回服務；

5.  服務相應時間：48小時內，非人為損壞及故障，5個工作日內修復。本文源自澤天傳感，版權所有，轉載請保留出處。
