熱電偶溫度傳感器分度號與各種標準化熱電偶的優缺點

發布時間：2018-12-19??????發布人：澤天傳感??????點擊：

熱電偶溫度傳感器的分度號主要有S、R、B、N、K、E、J、T等幾種。其中S、R、B屬于貴金屬熱電偶，N、K、E、J、T屬于廉金屬熱電偶。

S分度號的特點是抗氧化性能強，宜在氧化性、惰性氣氛中連續使用，長期使用溫度1400℃，短期1600℃。在所有熱電偶中，S分度號的精確度等級最高，通常用作標準熱電偶；

R分度號與S分度號相比，除熱電動勢大15%左右，其它性能幾乎完全相同；

B分度號在室溫下熱電動勢極小，故在測量時一般不用補償導線。它的長期使用溫度為1600℃，短期1800℃。可在氧化性或中性氣氛中使用，也可在真空條件下短期使用。

N分度號的特點是1300℃下高溫抗氧化能力強，熱電動勢的長期穩定性及短期熱循環的復現性好，耐核輻照及耐低溫性能也好，可以部分代替S分度號熱電偶；

K分度號的特點是抗氧化性能強，宜在氧化性、惰性氣氛中連續使用，長期使用溫度1000℃短期1200℃。在所有熱電偶中使用最廣泛；

E分度號的特點是在常用熱電偶中，其熱電動勢最大，即靈敏度最高。宜在氧化性、惰性氣氛中連續使用，使用溫度0-800℃；

J分度號的特點是既可用于氧化性氣氛(使用溫度上限750℃)，也可用于還原性氣氛(使用溫度上限950℃)，并且耐H2及CO氣體腐蝕，多用于煉油及化工；

T分度號的特點是在所有廉金屬熱電偶中精確度等級最高，通常用來測量300℃以下的溫度。

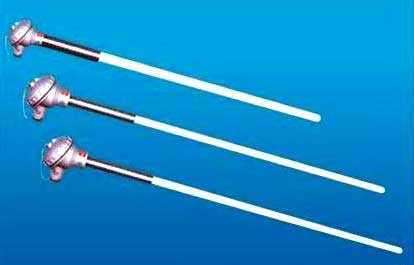

標準熱電偶

下表為各種標準化熱電偶溫度傳感器的優點與缺點對比表

熱電偶種類	優點	缺點
B	①適于測量1000℃以上的高溫 ②常溫下熱電動勢極小，可不用補償導線 ③抗氧化、耐化學腐蝕	①在中低溫領域熱電動勢小，不能用于600℃以下。 ②靈敏度低 ③熱電動勢的線性不好 ④價格高
R.S	①精度高、穩定性好，不易劣化 ②抗氧化、耐化學腐蝕 ③可作標準	①靈敏度低 ②不適用于還原性氣氛（尤其是H2、金屬蒸氣） ③熱電動勢的線性不好 ④價格高
N	①熱電動勢線性好 ②1200℃以下抗氧化性能良好 ③短程有序結構變化影響小	①不適用于還原性氣氛 ②同貴金屬熱電偶相比時效變化大
K	①熱電動勢線性好 ②1000℃以下抗氧化性能良好 ③在廉金屬熱電偶中穩定性更好	①不適用于還原性氣氛 ②同貴金屬熱電偶相比時效變化大 ③因短程有序結構變化而產生誤差
E	①在現有的熱電偶中，靈敏度最高 ②同J型相比，耐熱性能良好 ③兩極非磁性	①不適用于還原性氣氛 ②熱導率低具有微滯后現象
J	①可用于還原性氣氛 ②熱電動勢較K型高20%左右	①鐵正極易生銹 ②熱電特性漂移大
T	①熱電動勢線性好 ②低溫特性好 ③產品質量穩定性好 ④可用于還原性氣氛	使用溫度低 ②銅正極易氧化 ③熱傳導誤差大

本文源自澤天傳感，轉載請保留出處。
