液位變送器的正確接地能夠有效地抑制外來干擾（我們可以把雷擊看成是是一種強烈的干擾），同時可提高測試系統的可靠性，減少系統自身產生的干擾因素。接地的目的有兩個：安全性和抑制干擾。因此接地分為保護接地、屏蔽接地和信號接地。保護接地以安全為目的，液位變送器測量裝置的外殼要接地。要求接地電阻在10 ?以下。屏蔽接地是干擾電壓對地形成低阻通路，以防干擾測量裝置。接地電阻應小于0.02 ?。信號接地是電子裝置輸入與輸出的零信號電位的公共線，它本身可能與大地是絕緣的。信號地線又分為模擬信號地線和數字信號地線，模擬信號一般較弱，故對地線要求較高：數字信號一般較強，故對地線要求可低一些。

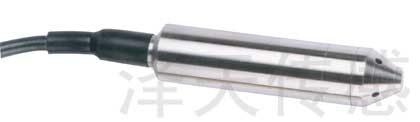

與普通投入式液位變送器相比，YWB230投入式液位變送器采用兩級防雷設計，具有優越的防雷擊功能，可以避免在露天場合使用的液位變送器被雷擊損壞的幾率，確保液位變送器能在惡劣的雷電環境下穩定工作。首先來一張YWB230投入式液位變送器的實物圖片。

不同的液位變送器檢測條件對接地的方式也有不同的要求，必須選擇合適的接地方法，常用接地方法有一點接地和多點接地。

1、一點接地 在低頻電路中一般建議采用一點接地，它有放射式接地線和母線式接地線路。放射式接地就是電路中各功能電路直接用導線與零電位基準點連接：母線式接地就是采用具有一定截面積的優質導體作為接地母線，直接接到零電位點，電路中的各功能塊的地可就近接在該母線上。這時若采用多點接地，在電路中會形成多個接地回路，當?shù)皖l信號或脈沖磁場經過這些回路時，就會引起電磁感應噪聲，由于每個接地回路的特性不同，在不同的回路閉合點就產生電位差，形成干擾。為避免這種情況，最好采用一點接地的方法。

液位變送器與測量裝置構成一個完整的檢測系統，但兩者之問可能相距較遠。由于工業現場大地電流十分復雜，所以這兩部分外殼的接大地點之間的電位一般是不相同的，若將液位變送器與測量裝置的零電位在兩處分別接地，即兩點接地，則會有較大的電流流過內阻很低的信號傳輸線產生壓降，造成串模干擾。因此這種情況下也應該采用一點接地方法。

2、多點接地 高頻電路一般建議采用多點接地。高頻時，即使一小段地線也將有較大的阻抗壓降，加上分布電容的作用，不可能實現一點接地，因此可采用平面式接地方式，即多點接地方式，利用一個良好的導電平面體(如采用多層線路板中的一層)接至零電位基準點上，各高頻電路的地就近接至該導電平面體上。由于導電平面體的高頻阻抗很小，基本保證了每一處電位的一致，同時加設旁路電容等減少壓降。因此，這種情況要采用多點接地方式。液位變送器一般不適宜采用多點接地。

雷擊在設備設施或線路的附近發生，或閃電不直接對地放電，只在云層與云層之間發生放電現象。閃電釋放電荷，并在電源和數據傳輸線路及金屬管道金屬支架上感應生成過電壓。從而導致電子設備的損壞。首先，在電路上，YWB230液位變送器采用二級防雷擊進口放電管，防雷級別高達1400伏。采用了限流保護措施。在兩級放電管后采用防浪涌的優質TVS管，防護浪涌和靜電對后級電路的損壞。第二，一體化的不銹鋼外殼設計，先進激光焊接，確保外殼和大地可靠連接。再次，采用優質的屏蔽電纜，屏蔽層與外殼緊密連接，確保電流的泄放通路暢通。最后，在安裝YWB230投入式液位變送器時，最好選擇雷電不容易光顧的位置，例如：地勢低洼一些的地方，這樣盡可能避免被雷直接擊中。本文來自澤天傳感，版權所有，轉載請注明出處。
