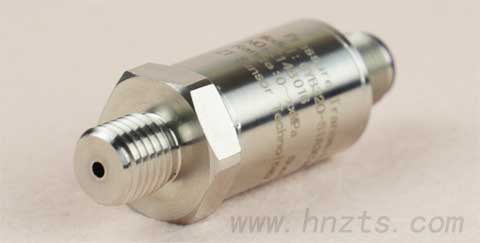

濺射合金薄膜壓力傳感器廣泛用于惡劣環境下氣體、液體或蒸汽的壓力測量。通常的壓力傳感器是通過外串零點補償電阻、溫度補償電阻對傳感器進行零點、溫漂的補償。這種補償方法需增加手工絲繞電阻進行反復調試，給傳感器帶來了可靠性隱患，尤其是振動、沖擊要求高的測試環境。對低于-55℃、高于175℃的使用環境，外串電阻的補償方式不適應。本補償方式，提高傳感器的補償可靠性，提高傳感器的補償溫度范圍。

為了解決上述技術問題，提供了一種在芯片上設計薄膜電阻網絡進行零點補償、靈敏度補償?shù)姆椒ā＞唧w設計是針對周邊固支平膜片，在平膜片最大壓應變、最大拉應變區各設計兩個應變電阻，組成惠斯登全橋應變電路，在平膜片的非應變區設計一系列小薄膜補償電阻組合，對應變電橋進行初始的零點平衡；在平膜片的非應變區設計鉑熱電阻，對橋路的正靈敏度漂移進行補償。

通過設計，對合金薄膜電阻橋路進行零點補償?shù)碾娮璨捎玫氖桥c組成橋路同一材質、同一工藝、同一時間濺射成膜的合金電阻，通過對橋臂電阻串接小的薄膜補償電阻，可以使電橋達到初始平衡。這種補償方式形成了純合金電阻橋，這種應變電路因本身的自補償性，不需要進行零點溫漂補償，實現了電橋電路的非補償性。

在平膜片上非應變區濺射成鉑熱電阻，可以對薄膜電阻橋的正靈敏度溫漂進行補償，減小測試的靈敏度溫漂。采用上述版圖設計的合金壓力傳感器，可以有效減小傳感器的溫度誤差，提高傳感器的補償溫度范圍達-196～250℃，傳感器在補償溫度范圍內的誤差≤0.02%FS/℃。取消外串電阻補償方式，有利于傳感器的小型化結構設計，減少兩個手工絲繞電阻，可以提高傳感器的抗振性與可靠性。

濺射合金薄膜壓力傳感器帶電阻網絡補償?shù)陌鎴D具體實施

薄膜壓力傳感器的工作原理：通過對周邊固支的平膜片（金屬彈性體）進行研磨、拋光，然后在其上濺射沉積絕緣膜、應變電阻膜、保護膜，通過平膜片感受壓力產生形變，濺射在其上的合金薄膜電阻也相應產生形變，電阻阻值發生改變，在膜片中心與邊緣的電阻阻值變化方向相反，通過組成全橋應變電路，輸出一個與壓力值基本成線性的電信號。

薄膜壓力電阻網絡的設計要點

1．設計4個合金薄膜柵條電阻，電阻阻值設計為相同值，其中兩個分布在膜片中心最大壓應變區，兩個分布在膜片邊緣最大拉應變區，組成惠斯登全橋應變電路。

2．考慮在相同工藝下，由于系統誤差和偶然誤差的影響，4個柵條電阻不可能完全一致，導致橋路不可能完全匹配。為了適當調整柵條電阻的大小，在設計的每個柵條電阻尾端，增加設計了幾個小的薄膜電阻，提供給每個柵條電阻選擇。每個小的薄膜電阻的阻值各不相同，按一定比例設計，通過一系列小電阻的組合式選取，可以使電橋電路達到初始平衡。

3．在電橋的輸入端設計了兩個鉑熱電阻，沉積在平膜片的非應變區。通過在橋路中串入鉑熱電阻，可以有效補償電阻橋的正的靈敏度溫漂。本文源自澤天傳感，版權所有，轉載請保留出處！
